Шаг 3. LAN vlan

Дано: Acsess ports - подключекние к конечным устройствам: ether2,ether3,ether4

Сеть corp 192.168.33.0/24, VLAN 33, ether2,ether3

Сеть guest 192.168.202.0/24, VLAN 202, ether4

Trunk port - подключение к соседнему коммутатору: ether5

!!! Подключаемся через интерфейс, который не входит во VLAN

  1. Создаем bridge для vlan с именем bridge_vlans и vlan-filtering

    /interface/ bridge/add name=bridge_vlans vlan-filtering=yes

  2. Создать VLAN интерфейс

    Создадим VLAN 33 интерфейс c именем bridge_vlans.corp в bridge_vlans

    /interface vlan add interface=bridge_vlans name=bridge_vlans.corp vlan-id=33

    Создадим VLAN 202 интерфейс c именем bridge_vlans.guest в bridge_vlans

    /interface vlan add interface=bridge_vlans name=bridge_vlans.guest vlan-id=202

  3. Настроить порт для VLAN

    Назначаем физическом портам ether2,ether3 метку VLAN номер 33

    Назначаем физическом портам ether4 метку VLAN номер 202

    Но не трогаем тот порт через который подключены в данный момент

    И добавляем этот физический порт в мост bridge_vlans. Эти порты не должны входить в другие мосты

    /interface bridge  port
add bridge=bridge_vlans interface=ether2 pvid=33
add bridge=bridge_vlans interface=ether3 pvid=33
add bridge=bridge_vlans interface=ether4 pvid=202
add bridge=bridge_vlans interface=ether5 pvid=1


add bridge=bridge_vlans interface=wlan1 pvid=33
add bridge=bridge_vlans interface=wlan2 pvid=33
  4. Определим тегированные и нетегированне порты

    Определяем ether2,ether3,ether4,wlan1,wlan2 как нетегированные порты

    А bridge_vlans, ether5 – тегированный

    /interface bridge vlan add bridge=bridge_vlans tagged=bridge_vlans,ether5 untagged=ether2,ether3,wlan1,wlan2 vlan-ids=33

    /interface bridge vlan add bridge=bridge_vlans tagged=bridge_vlans,ether5 untagged=ether4 vlan-ids=202

    То есть, если на bridge_vlans придет кадр, помеченный vlan 33 или 202, он его примет. Трафик из любого другого VLAN будет отброшен

  5. Назначить IP адрес

    Для корпоративной сети

    /ip address add address=192.168.33.1/24 interface=bridge_vlans.corp network=192.168.33.0

    Для гостевой сети

    /ip address add address=192.168.202.1/24 interface=bridge_vlans.guest network=192.168.202.0

  6. Создаем pool для DHCP
    /ip/ pool/
add name="pool_corp" ranges="192.168.33.2-192.168.33.202"
add name="pool_guest" ranges="192.168.202.2-192.168.202.250"
  7. Создаем DHCP server
    /ip dhcp-server/
add  address-pool=pool_corp  disabled=no  interface=bridge_vlans.corp name=dhcp33
add  address-pool=pool_guest  disabled=no  interface=bridge_vlans.guest name=dhcp202

    /ip dhcp-server network
add address=192.168.33.0/24 dns-server=8.8.8.8,208.67.222.222 gateway=192.168.33.1
add address=192.168.202.0/24 dns-server=8.8.8.8,208.67.222.222 gateway=192.168.202.1
  8. Перевести порт с которого настраивал устройство в нужный VLAN
    /interface bridge  port
add bridge=bridge_vlans interface=ether7 pvid=202
/interface bridge vlan add bridge=bridge_vlans untagged=ether7

    Задача. Перенести ether5 в другой VLAN

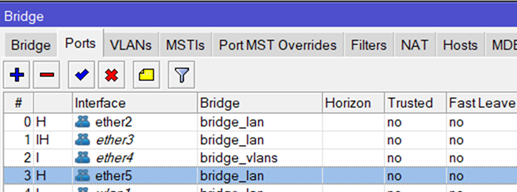

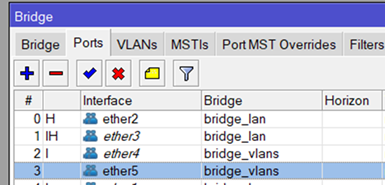

    Шаг 1. Перенести порт из текущего моста в мост с vlan

    bridge_vlans -> bridge_vlans

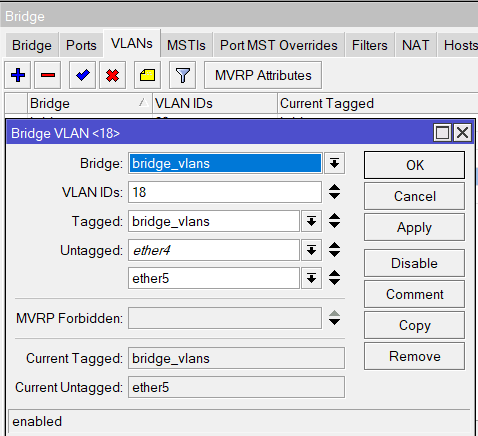

    Шаг 2. Укзазать, что ether5 - нетегиованный

    На свиче, который подключен к маршрутизатору (Trunk port)

    транковым портом будет ether 1

    ehter2 и ehter3 будут в VLAN 33

    ehter4 иehter5 будут в VLAN 202

    1. Создание моста с VLAN-фильтрацией
      /interface bridge add name=bridge_vlans vlan-filtering=yes
    2. Настройка VLAN на мосту
      /interface vlan
add interface=bridge_vlans name=corp vlan-id=33
add interface=bridge_vlans name=guest vlan-id=202
    3. Назначение портов в мост
      /interface bridge port
add bridge=bridge_vlans interface=ether1
add bridge=bridge_vlans interface=ether2 pvid=33
add bridge=bridge_vlans interface=ether3 pvid=33
add bridge=bridge_vlans interface=ether4 pvid=202
add bridge=bridge_vlans interface=ether5 pvid=202
    4. Настройка VLAN: ether1 как транковый порт, остальные как access-порты
      /interface bridge vlan
add bridge=bridge_vlans tagged=bridge_vlans,ether1 untagged=ether2,ether3 vlan-ids=33
add bridge=bridge_vlans tagged=bridge_vlans,ether1 untagged=ether4,ether5 vlan-ids=202
